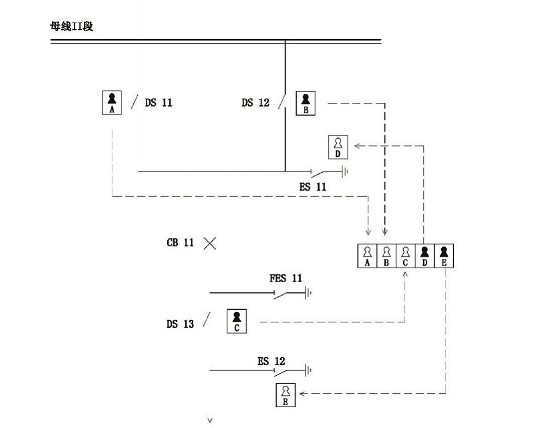

高压GIS（或敞开式）升压站上应用：
1、分断断路器后，分别操作如下：
至I段母线断开隔离刀闸DS11，将该刀闸锁定在分闸位置，释放出钥匙A；
至II段母线断开隔离刀闸DS12，将该刀闸锁定在分闸位置，释放出钥匙B；
断开出线侧隔离刀闸DS13，将该刀闸锁定在分闸位置，释放出钥匙C；
2、将以上拔出的钥匙A、B、C，插入3-2钥匙交换盒，检出钥匙D、E，用钥匙D、E分别给断路器两侧接地刀闸ES11、ES12、解锁；
3、投入运行，反向以上操作即可。
产品时间：2020-12-15 13:44:05
简要描述：
高压GIS（或敞开式）升压站上应用：1、分断断路器后，分别操作如下： 至I段母线断开隔离刀闸DS11，将该刀闸锁定在分闸位置，释放出钥匙A； 至II段母线断开隔离刀闸DS12，将该刀
高压GIS（或敞开式）升压站上应用：
1、分断断路器后，分别操作如下：
至I段母线断开隔离刀闸DS11，将该刀闸锁定在分闸位置，释放出钥匙A；
至II段母线断开隔离刀闸DS12，将该刀闸锁定在分闸位置，释放出钥匙B；
断开出线侧隔离刀闸DS13，将该刀闸锁定在分闸位置，释放出钥匙C；
2、将以上拔出的钥匙A、B、C，插入3-2钥匙交换盒，检出钥匙D、E，用钥匙D、E分别给断路器两侧接地刀闸ES11、ES12、解锁；
3、投入运行，反向以上操作即可。
